室外监控如何立杆？规范以及要求？一文了解清楚

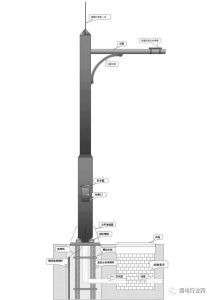

基础结构、尺寸：如图所示；

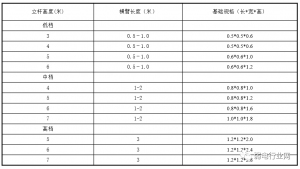

基础型号：由所需固定的摄像杆型号确定；
b、基础与窨井之间应有穿线管，且放置铁丝；
c、基础钢板上钢筋按M20 标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。
没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥，混凝土的配比和最小水泥用量应符合GBJ204-83的规定。监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。
二、窨井制作
杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100mm以上时，必须设置手孔井。手孔井的内围尺寸一般为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
用途：方便线缆敷设及系统检测维修；

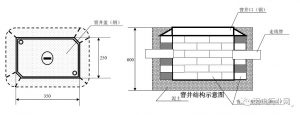

基础结构、尺寸：如图所示。图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；
制作要求：
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、窨井密封性能和防水性能良好。
材料：砖石、水泥、钢板；
接地体安装要求：
A、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
B、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6 倍；
C、接地体安装点下方应无任何管道、线缆经过；
D、接地体安装深度如《接地体安装示意图》所示；
E、接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于 4Ω。注意雨后不应立即测量电阻。
材料：2.5 英吋钢管和30*5 扁钢。
用途：敷设线缆，防止线缆损伤；
管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。注意图中所标明的管径；
3、线缆管离地面应不小于0.7 米；
4、线缆管管口应无毛刺和尖锐棱角；
5、线缆管内放置穿线铁丝。
一、杆件安装
用途：安装摄像机云台；

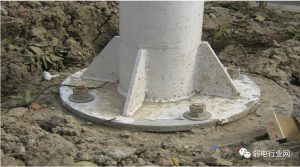

安装方式：通过基础螺杆与摄像杆基础连接固定。
安装工具：活动扳手；
安装要求：
1、安装牢固；

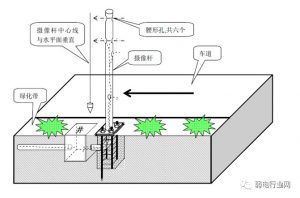

2、摄像杆中心线应与水平面垂直；

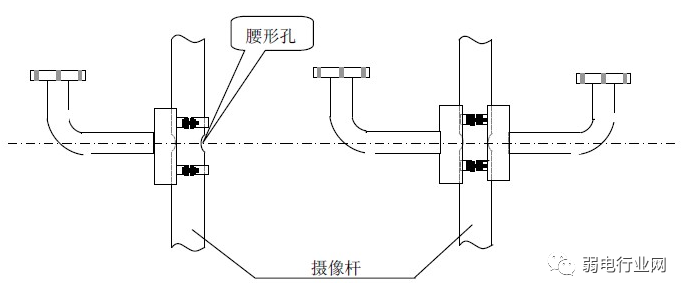

3、摄像杆上成180度角两腰形孔的中心连线应与道路走向平行；
4、在摄像杆底部窨井到各腰形孔之间放置穿线用铁丝。
1、监控立杆应采用优质无缝钢管,立杆铁制件需采用热度锌处理，热度锌层符合GB/T9790、GBJ36011 和GB/T11373的规定，厚度不小于65毫米。立杆下端管径应在140 mm±10mm、上端管径应在90 mm±5mm，管壁厚度应≥4mm，底盘厚度不小于10mm,表面防腐、设计抗8级台风。横支臂部分的材料厚度。
2、当横支臂长度小于等于5米时，横支臂部分的材料厚度不小于3mm；当横支臂长度大于5米时，横支臂部分的材料厚度不小于5mm,横支臂部分的小端头外径为150mm。
3、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热。里面配有安装备板，有安装抱箍，可以直接固定在杆体上，里面安装解码器，防雷器，电源，光端机等。垂直度检验：监控立杆直立后，使用经纬仪对杆的两向垂直度做检验垂直度偏差不大于0.5%。
